天线OTA测试服务

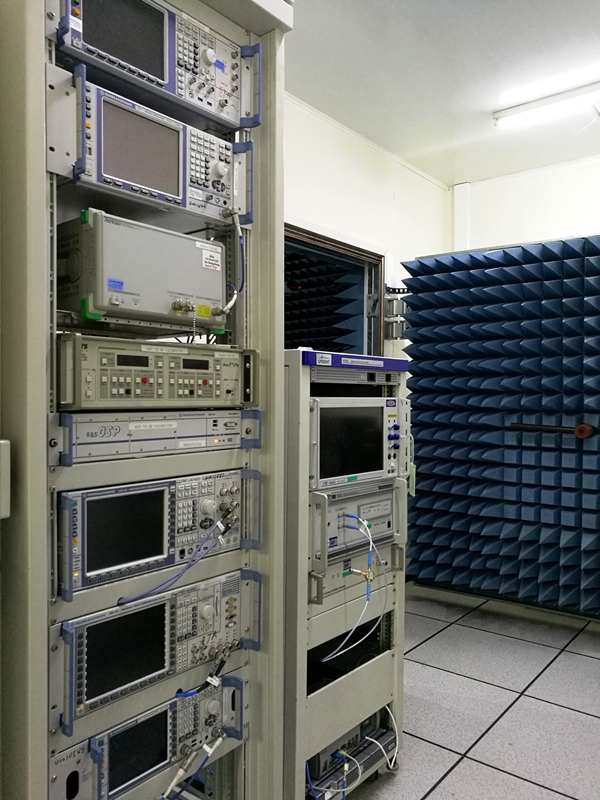

EMVango采用了ETS-LindgrenAMS8923型号高速、多天线探头阵列天线测试系统,为无线设备提供了理想的有源和无源天线测试环境。

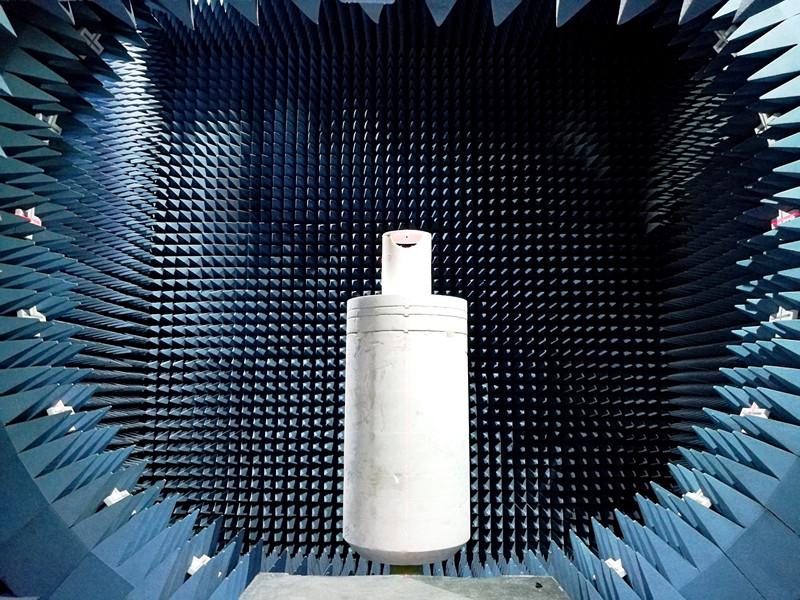

AMS-8923天线测试系统包含了定制的23个天线探头大环,每个天线探头为双极化天线,系统支持频段为700MHz-6GHz,测量距离1.9米。内置的DUT激光定位系统可以非常精确辅助DUT的位置摆放。集成的大环天线电子开关切换系统保证了天线探头间的高速切换。

AMS-8923天线测试系统由于采用了多探头的方式,具有重复性高,准确度高,解析度高等优点,完全符合CTIA的要求。测试效率比普通的天线测试系统有很大提高,能够大大的减少测试时间,可以为企业节约大量的研发测试经费。





AMS8923测试系统支持规范:

1. CTIA Testing Plan for Mobile Station Over the Air Performance测试规范

2. 3GPP TS 34.114/ETSI OTA antenna performance conformance testing 测试规范

3. CTIA CWG Test Plan for RF Performance Evaluation of Wi-Fi Mobile Converged Devices测试规范

4. 中国信产部的YD 1484-2011(移动台空间射频功率和接收机性能测量方法/Measurement Method for Radiated RF Power and Receiver Performance of Mobile Station)规范

5. 无源天线测试(Passive antenna test

AMS8923天线测试系统能提供CTIA3GPPYD 1484所需要的TRP/TIS测试, 以及天线3D场型测量、增益、天线效率、方向图、极化性能。

测试频段涵盖(Support Bands)

1. GSM: GSM850/GSM900/GSM1800/GSM1900;

2. GPRS/EDGE: 850/900/1800/1900

3. CDMA2000: BC0/BC1/BC10

4. WCDMA: Band1/Band2/Band5/Band8

5. TD-SCDMA: Band34/Band39

6. TDD-LTE: Band38/Band39/Band40/Band41

7. FDD-LTE: All Bands

8. 2.4GHz WLAN: 802.11b,g,n

9. 5GHz WLAN: 802.11a,n

10. Bluetooth (TRP)

系统测试能力 (Testing capability)

1. 有源测试(Active)
TRP
Total Radiated Power- 总发射功率;
TIS(Total Isotopic Sensitivity) -
接收灵敏度;
NHPRP(Near Horizon Partial Radiated Power) -
近水平面发射功率;
NHPIS(Near Horizon Isotropic Sensitivity) -
近水平面接收灵敏度;
EIRP(Effective Isotropic Radiated Power)/ERP(Effective Radiated Power)-
等效全向辐射功率;
PEIRP(Peak Effective Isotropic Radiated Power) -
峰值等效全向辐射功率。

2. 无源测试(Passive)
Gain(dBi): Gain(dBd) -
增益;
Radiation Pattern -
天线方向图测试;
Input Impedance -
天线接口阻抗测试;
VSWR/RL -
天线驻波比/回波损耗测试;
3D/3D
场强图;
Directivity -
方向性;
Efficiency -
效率。
